導入
シンク、リファレンス、ゲンロック、ブラックバースト。これらの用語は、基本的に同じ方法を指し、1つのソースのビデオ出力（または信号発生器から出力される特定の参照信号）を使用して、複数の信号ソースを同期させる技術です。この方法でハードウェアが同期されると、ジェネレーターロックまたはゲンロックされた状態と呼ばれます。
放送制作では、同期していない信号は視聴者に顕著な問題を引き起こす可能性があります。非常に顕著な例としては、トラッキングシステムの信号が対応するビデオ信号と同期していない場合、仮想環境の動きがカメラの動きと正しく一致しないことが挙げられます。
Genlock システムにはどのハードウェアを接続すべきですか？
Aximmetry のバーチャルプロダクションでは、以下のハードウェアを Genlock システムに接続しています。
- カメラ
- トラッキングシステム
- キャプチャカード
- GPU (Quadro Sync 付き)
通常、出力を生成するハードウェアはすべて接続する必要があります。
同期はどのように機能するのですか？
接続されたすべてのハードウェアの出力のみが同期されることにご注意ください。つまり、次のフレームの出力は、すべてのハードウェアで同時に発生します。
同期/Genlock信号は、Sync Generator（別売のハードウェア）から発信され、SDIケーブルを介してすべてのハードウェアに接続されます。
重要：キャプチャカードからSDI出力を取得したい場合のみ、キャプチャカードをGenlockシステムに接続する必要があります。入力同期は、Genlockシステムに接続された各ハードウェアの出力から既に同期されているため、自動的に行われます。
遅延
ゲンロックシステムは、異なるハードウェアから送信される信号間に遅延が生じないことを保証するものではありませんが、遅延は常にフレーム単位であり、最も重要なことは、その値が一定であることです。つまり、例えば、カメラから送信されるビデオ信号と、同じカメラの動きを追跡する追跡デバイスから送信されるトラッキング信号との間に遅延が生じる場合があります。また、キャプチャカードに到達したビデオ信号と、レンダリング後にキャプチャカードから出力されるビデオ信号との間に遅延が生じる場合もあります。
注：同期後も、トラッキング信号とビデオ信号は PC に入力される際に異なる方法でバッファリングされるため、これらの信号間の遅延はさらに変化する場合があります。最終的な遅延は、[トラッキング遅延] 設定で対処できます。
注：一部の同期ジェネレータは、タイムコードも同期することができます。この場合、Timecode Sync がオンになっていると（デフォルトではオンになっています）、Aximmetry は自動的にタイムコードに合わせて同期します。このような場合、トラッキング遅延を設定する必要はほとんどありません。
Genlock Aximmetry ビデオ出力
Aximmetryを使用する際、ビデオ出力をGenlockするには、キャプチャカードをGenlock信号に接続します。これにより、キャプチャカードのビデオ出力がGenlockされます。
ほとんどのカメラシステムでは、キャプチャカードがGenlockされているかどうかを確認できます。

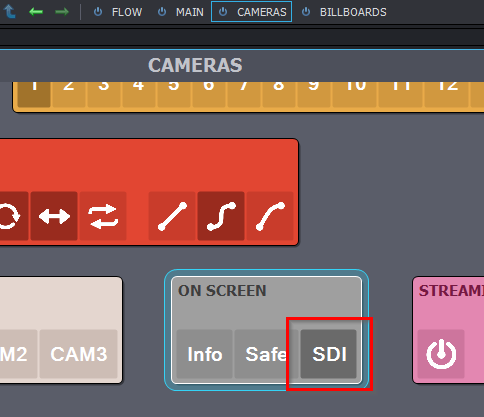

カメラコントロールボードで、SDI画面情報を有効にします：

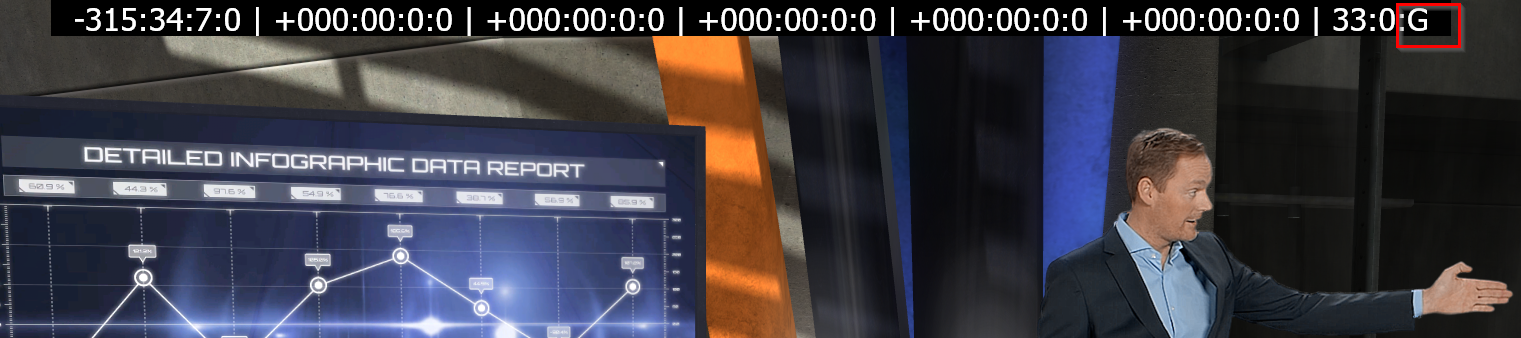

SDI情報の末尾にGが表示されている場合、キャプチャカードはGenlockされています：
重要：これは、キャプチャカードのビデオ出力がゲンロックされていることを示しています。入力がゲンロックされていることを意味するものではありません。実際、Aximmetry は、一般的なプロトコルやビデオ信号ではそのような情報が送信されないため、入力がゲンロックされているかどうかを自動的に判断することはできません。
