はじめ
トラッキングシステムを組み立て、キャリブレーションを開始する前に、システムが PC に正しく接続されており、Aximmetry がシステムからネイティブデータを受信していることを確認する必要があります。この短い記事では、その手順について説明します。
基本設定
Aximmetryでの通信プロトコルの設定
Aximmetry Composerを起動します。
起動時設定ウィンドウで、[カメラトラッキング]タブに切り替えます。
次に、該当するカメラトラッキングプロトコルを[利用可能な入力デバイス]フィールドへ、または[ビデオ入力（マッピング済みデバイス）]の下の空きスロットへドラッグ＆ドロップします：
注：Aximmetry Composer を起動すると、スタートアップ設定ウィンド
カメラ追跡タブを表示している場合、一部の追跡システムは自動的に「利用可能な入力デバイス」にリストされます。
プロトコル設定の手順は、選択したプロトコルによって異なる場合があります。
各種追跡システムとプロトコルに関する情報は、「特定の追跡システムの設定」カテゴリのドキュメントを参照してください。

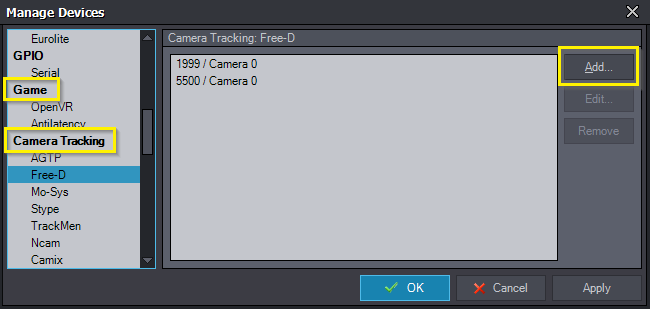

あまり一般的でないカメラトラッキングの種類やプロトコルはリストに表示されない場合や、この画面から直接アクセスできないプロトコル全体の設定がある場合があります。完全なリストを表示するには、スタートアップ設定ウィンドウ下部の［デバイス管理...］ボタンをクリックしてください。
プロフェッショナル向けカメラトラッキングシステムやオブジェクトトラッキングシステムは［カメラトラッキング］メニューで確認できます。主にゲーム向けに開発された他のトラッキングシステムを使用している場合は、［ゲーム］メニューで探してください。

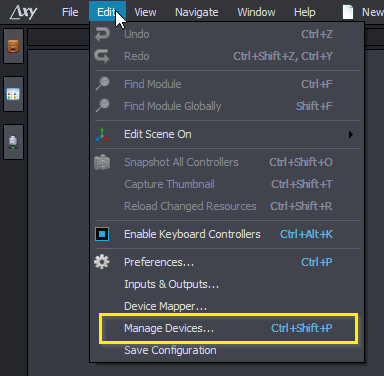

入力と出力...およびデバイスの管理...は、Aximmetry Composerの実行中、いつでも編集メニューから利用可能です。
トラッキングデータの流れの確認
トラッキングシステムと Aximmetry 間の通信およびデータの流れが安定していることを確認してください。
トラッキングシステム

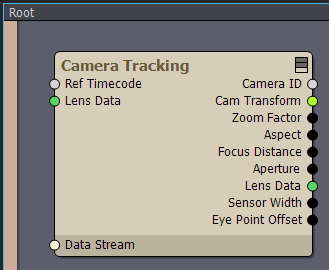

新しいコンパウンドを作成し、カメラトラッキングモジュールを挿入します。
モジュールのピン値で、デバイスメニューでトラッキングデバイスを定義します。この時点まで問題なく操作を行った場合、ドロップダウンリストにトラッキングデバイスが表示されます。

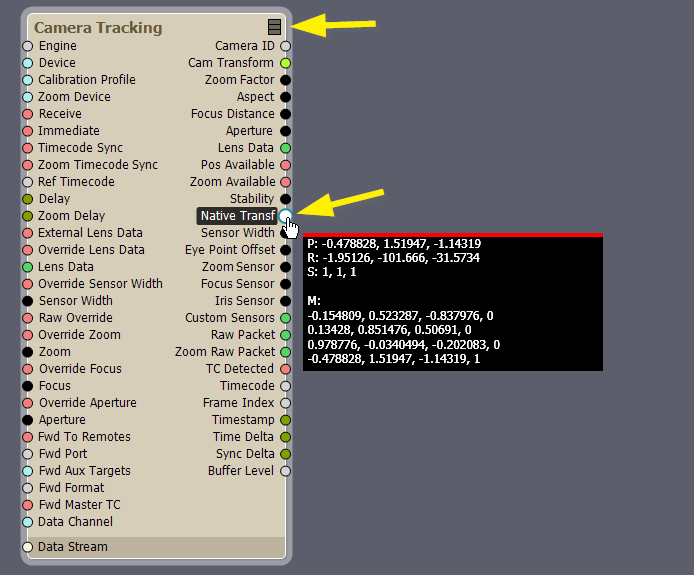

3 つの括弧 をクリックすると、拡張ピンリストが表示されます。次に、Native Transf ピンを覗き見すると、Aximmetry が受信した、未調整の生の変換および回転データを確認できます。
注：トラッキングシステムが正常に動作している場合、トラッキングデバイスが送信するトラッキングデータの値が表示されます。
注：「ネイティブ変換」は、トラッキングシステムから直接送信される、未調整の生のトラッキングデータです。調整済みのトラッキングデータは、カム変換ピンで受信されます。
注：ほとんどのトラッキングプロトコルでは、ネットワークから受信した未処理のバイナリデータを生パケットピンで表示することができます。これにより、BytesToText モジュールを使用して、16 進形式またはテキスト形式でネットワークパケットを検査することができます。
注：トラッキングシステムにレンズエンコーダが搭載されている場合は、peek でズームセンサー、フォーカス センサー、アイリスセンサー (絞り) およびピンを確認して、レンズデータが流入しているかどうかを確認できます。
レンズエンコーダ

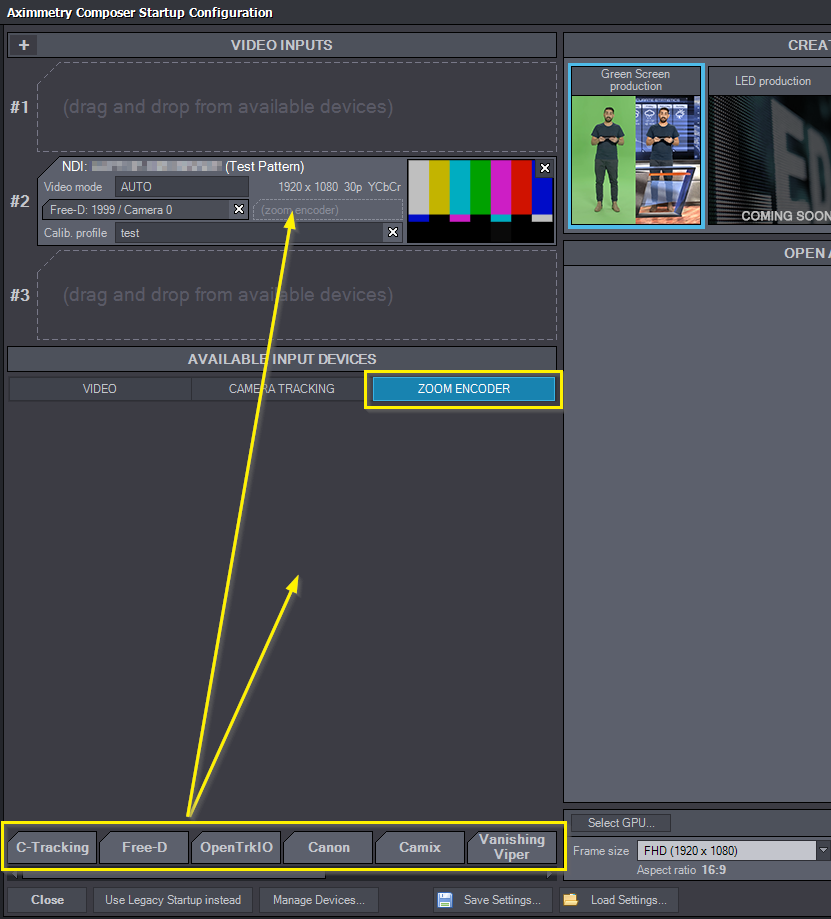

スタートアップ設定ウィンドウで、ズームエンコーダータブに切り替えます。
次に、該当するレンズエンコーダーを利用可能な入力デバイスフィールドにドラッグ＆ドロップするか、ビデオ入力（マッピング済みデバイス）の下の空きスロットに配置します：
プロトコル設定後の手順は、選択したエンコーダーによって異なる場合があります。
各種トラッキングシステム、エンコーダー、プロトコルに関する情報は、特定トラッキングシステムの設定カテゴリのドキュメントを参照してください。

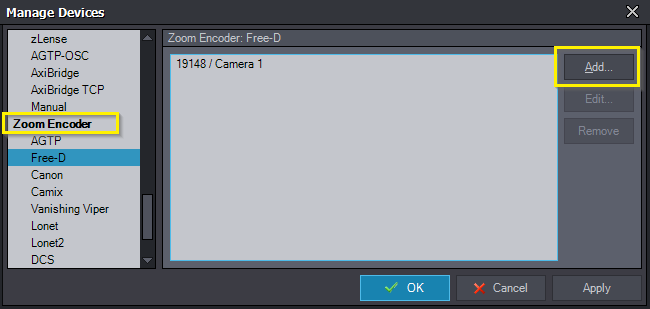

レンズエンコーダーは、デバイス管理内のズームエンコーダーメニューからも確認できます。
入力と出力...およびデバイスの管理...は、Aximmetry Composerの実行中にいつでも編集メニューから利用可能です。

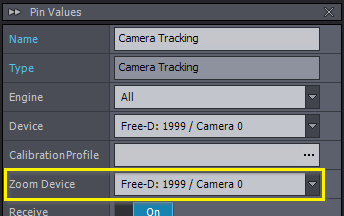

ズームデバイスメニューでズームデバイスを設定します。
注記: 特定の特殊なケースでは、ここでトラッキングデバイスと同じデバイスを指定する必要がある場合があります。詳細は後述します。

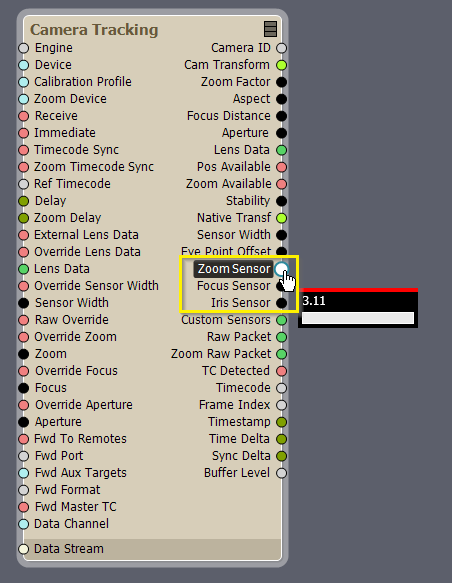

レンズエンコーダーデータを確認するには、エンコーダーがレンズのズームリングにある場合はズームセンサーピンを、フォーカスリングにある場合はフォーカスセンサーピンを、アイリス（絞り）リングにある場合はアイリスセンサーピンをそれぞれ参照してください:
注：レンズエンコーダが正しく動作している場合は、エンコーダデバイスが送信するレンズデータの値が表示されます。
注：
The Zoom Sensor、Focus Sensor、およびIris Sensor は、トラッキングシステム/エンコーダから直接送信される、未調整の生のレンズデータです。調整済みのレンズデータは、Zoom Factor、Focus Distance、および Aperture ピンで受信されます。注：ほとんどのズームエンコーダプロトコルは、ネットワークから受信した未処理のバイナリデータを Zoom Raw Packet ピンで表示することができます。これにより、BytesToText モジュールを使用して、16 進形式またはテキスト形式でネットワークパケットを検査することができます。
特別なケース
Aximmetry は、2 つの異なるトラッキングシステムのトラッキングデータ入力を組み合わせて、1 台のカメラを追跡することができます。また、1 つのトラッキングシステムのトラッキングデータとズームデータに個別の遅延値を指定することもできます。これらの使用例には、いずれも「ズームデバイス」という同じパラメータが使用されます。
ズームデバイスは、基本的に、トラッキングデバイスと組み合わせて追加のトラッキングデータを提供する 2 次トラッキングデバイスです。このパラメータには 3 つの使用例があります。
- 追加のレンズデータを受信するサードパーティ製のズームエンコーダデバイスを指定する
- PTZ カメラの位置を決定するために、追加のトラッキングデバイスを使用して PTZ カメラをトラッキングする場合に、PTZ カメラのトラッキングデータストリームを指定する
- トラッキングデバイスパラメータで指定したトラッキングデバイスと同じトラッキングデバイスを指定して、そのトラッキングデバイスに対するトラッキング遅延およびズーム遅延パラメータを個別に調整できるようにする
キャリブレーションに進む
Aximmetry でトラッキングシステムを設定したら、キャリブレーションプロセスを開始できます。キャリブレーションの詳細については、以下のドキュメントを参照してください。
