SMPTE 2110 入力/出力設定

Author:

導入

SMPTE 2110 は、IP ネットワーク経由でデジタルメディアを送信する方法に関する一連の規格です。

詳細はこちら こちら

SMPTE 2110 対応は、Aximmetry Broadcast Edition でのみ利用可能です。

この記事では、SMPTE 2110 の入力出力の設定方法について説明します。

「ボード」という用語は、SMPTE 2110 キャプチャカードと互換性のある用語として使用します。

Aximmetry は、SMPTE 2110 信号の受信機としても送信機としても機能するため、ボードを出力と入力の両方に使用できます(SDI、NDI、HDMI などと同様です)。

準備

SMPTE 2110はネットワークプロトコルであるため、Aximmetryでの設定は主にネットワーク設定に関するものです。Aximmetryの設定に進む前に、ネットワークのアドレス、ゲートウェイ、権限などについて完全に理解していることを確認してください。

SMPTEネットワークは、通常のLANとは完全に分離されたネットワークである必要があります。

起動設定

Aximmetry Composer を起動します。

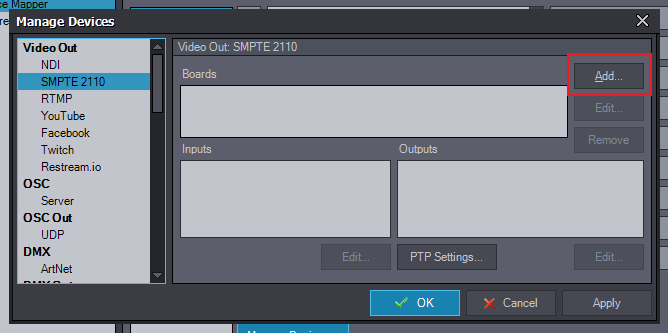

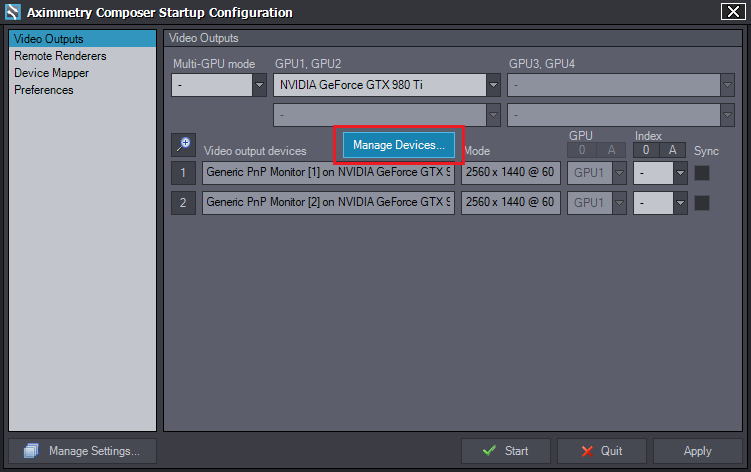

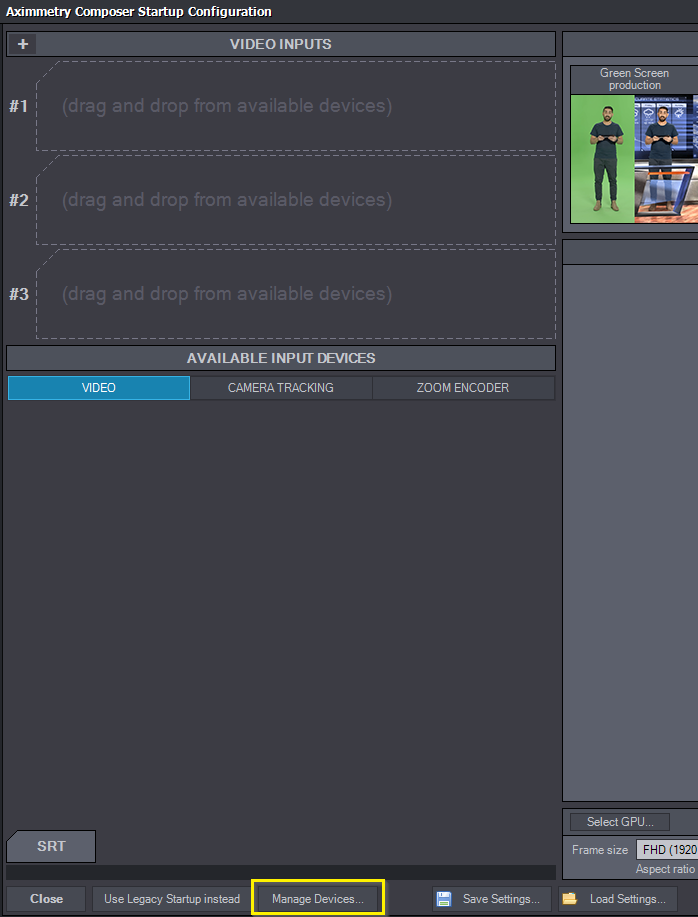

起動設定画面で、デバイス管理...を選択します。

ビデオ出力から、SMPTE 2110を選択します。

重要: SMPTE 2110はビデオ出力カテゴリに表示されますが、Aximmetryはこのような信号の送信機受信機の両方として機能します。

追加...をクリックします。

2110 ボード設定ウィンドウが表示されます。

2110 ボード設定

ボード(キャプチャカード)の選択

Select board では、使用したい SMPTE 2110 キャプチャカードを選択できます。

この例では、Deltacast カードを使用しています。

IPSubnet maskGateway のアドレスを対応するフィールドに手動で入力できます。

注意:サブネット内で一意の IP アドレスを必ず入力してください。

DHCP を使用

この設定は、ネットワークにDHCPサーバーまたはルーターがあり、アドレスを割り当てている場合に使用できます。

DHCPを使用すると、ボードのネットワーク設定を手動で設定できなくなります(フィールドがグレーアウトされます)。

注意:Aximmetryは、[デバイス管理]の[適用]または[OK]をクリックした後、ボードにDHCPで割り当てられたIPを表示します。

マルチキャスト

マルチキャストグループにボードを追加したい場合は、ONに設定します。

Multicast address フィールドにアドレスを設定できます。

注意:このアドレスを追加すると、ボードも受信者になります。

OK をクリックして設定を確定します。

入力

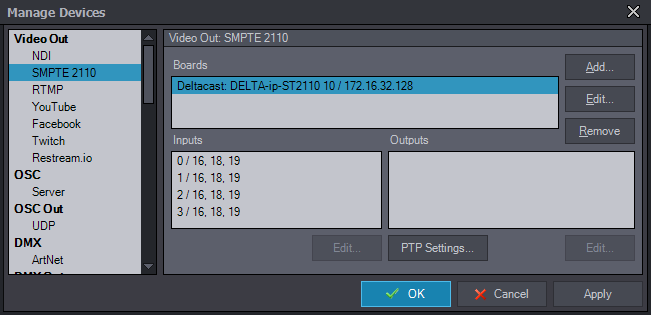

例として選択したボードは入力のみに対応しているため、Boards リストからこのカードを選択すると、入力用のインターフェース一覧のみが表示されます。

この場合、Aximmetry は受信機として動作します。

各入力に対して、VideoAudioAncillaryのポートを定義できます。

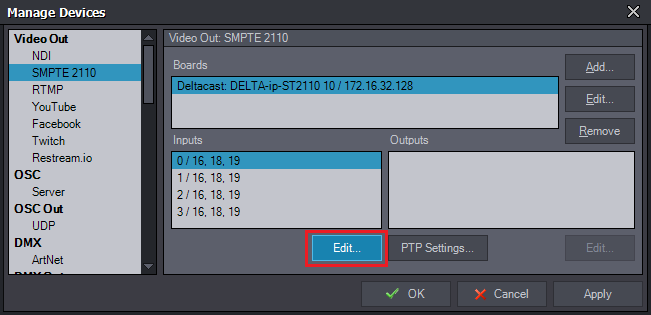

これを行うには、設定したい入力を選択し、入力リスト下のEdit...をクリックするか、入力項目をダブルクリックします。

入力設定

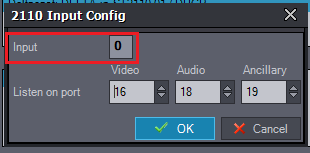

Inputは、入力リスト内の入力のIDです。

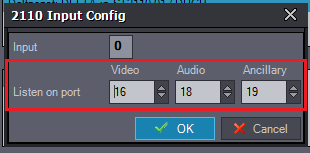

ポートを監視

Aximmetryはこれらのポートを使用して信号を受信します。

設定を確定するにはOKをクリックします。

出力

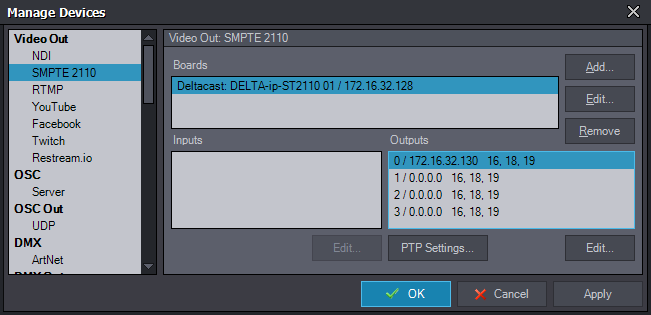

出力のみを含む別のカードを確認しましょう。

この場合、Aximmetryは送信者となります。

入力の場合と同様に、出力フィールドにはボードの出力が見つかります。

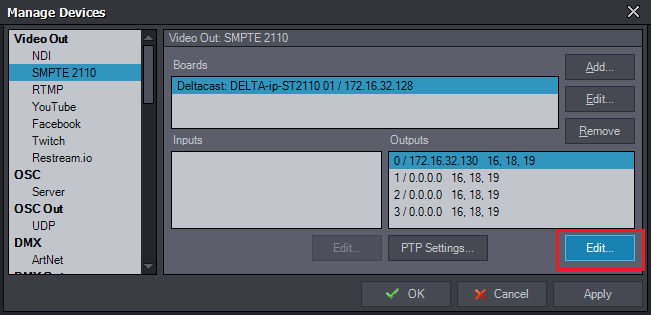

出力を設定するには、出力リストの編集...をクリックするか、出力項目をダブルクリックします。

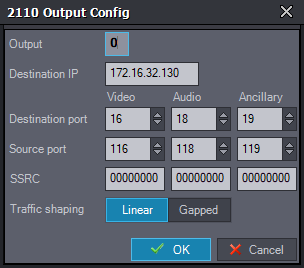

出力設定

出力は、出力リスト内の出力のIDです。

宛先IP

動画を送信するIPアドレスです。これはマシンまたはマルチキャストグループのアドレスでも可能です。

宛先ポート

ビデオオーディオ、および補助ストリームを送信するポート番号です。

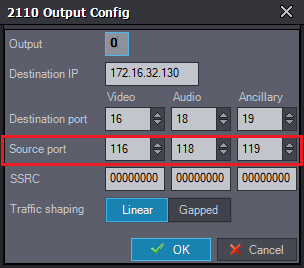

ソースポート

ビデオ、オーディオ、および補助ストリームの送信に使用するソースポート番号を定義します。

この機能は、受信側がソースポートでストリームをフィルタリングしたい場合に便利です。

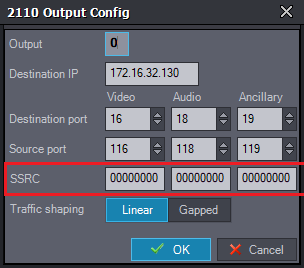

SSRC

同期ソース識別子

特定のストリームにIDを追加でき、受信側で別のフィルタとして使用できます。

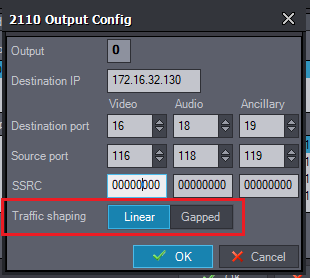

トラフィックシェーピング

Linearは線形配分に使用され、ストリーム内のパケットが均等に配分されます。

ギャップドは、信号に可視ラインがある場合にのみパケットを送信し、不可視ライン(アンシラリー)中はパケットを送信しない配分方法です。

アキシメトリーはオプションを切り替えても動作は変わりません。信号の受信機に応じて設定する必要があります。

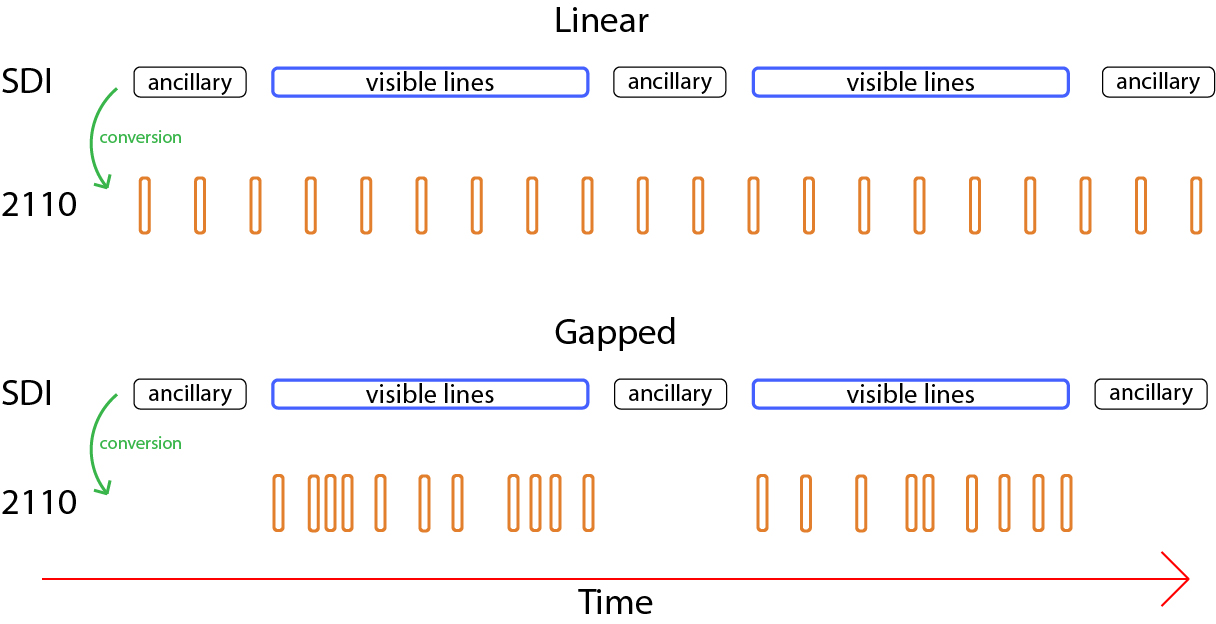

SDIからSTMPE 2110に変換した場合の線形とギャップド配分の例です:

PTP

PTP設定はPTP Settings...で確認できます。

PTP同期システムで使用されるマルチキャストアドレスは、Multicast addressフィールドで定義できます。

さらにフィルタリングを行うためのDomainも設定可能です。

SMPTE 2110はPTPなしでも動作します。
