AximmetryでのGPIOの使用

Author:

このドキュメントはベータ版です。記載されている情報は正確ですが、詳細の改善作業中です。

導入

このドキュメントでは、AximmetryでGPIO入力をコマンドのトリガーとして割り当てる方法について説明します。

クイック GPIO 割り当て

他のコントローラーと同様に使用できます。例えば、ボタンに割り当てることができます。

VirtualCam コンパウンドを使用してカメラ選択を制御したい場合を想定します。

CAMERAS コントロール ボードに移動します。

SELECT CAMERA パネルを選択し、CAM 1 ボタンを右クリックし、Assign GPIO... を選択します。

GPIO 12.png

「GPIO コントローラーの割り当て」ウィンドウが表示されます。

GPIO 13.png

GPIO インターフェースに接続されている物理ボタンを選択します。システムが自動的に検出され、割り当てが完了します。これ以降、その物理ボタンは CAM 1 に切り替わります。

GPIO ノード

GPIO 入力

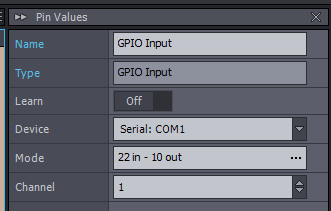

ノードグラフ内の何かを制御したい場合は、GPIO 入力モジュールを使用できます。

デバイス、モード、およびチャネルGPIO デバイスのスロット番号)を選択します。

Learn スイッチを使用できます。On に切り替えると、物理ボタンを使用でき、システムが自動的にデバイスチャネルを選択します。

これ以降、State論理出力ピンは常にボタンが押下中または離脱中を指示します。

GPIO Out

逆方向の場合、AximmetryからGPIO経由で外部デバイスを制御するには、GPIO Outモジュールを使用する必要があります。

DeviceChannelを同様に設定します。当然ながら、チャネルは出力用である必要があります。State入力は、GPIOデバイス上で継続的にオンまたはオフの状態として表示されます。
