はじめに
このドキュメントでは、LUT測定の使用方法について説明します。
LUTの基本
LUTを使用する目的は、デジタルエクステンションとスタジオカメラのビデオ入力を色合わせすることです。
実際の画像と拡張された画像の間には常に色の差が生じます。第一に、実際の画像はLEDウォールに表示されます。第二に、それはカメラを通して見られます。どちらもある程度の色の変換を伴います。
AximmetryはLUT測定機能を提供し、これにより（ビデオ入力とビデオ出力間の）色変換値を自動計算し、スタジオカメラのビデオ入力色にデジタル拡張の色を補正するために使用できます。
注記：手動調整オプションとして、DIGIT EXT ADJパネルの通常Brightness / Contrast等のコントロールを使用し、デジタルエクステンションの色をLEDウォールの色に近づけることが可能です。詳細は以下のドキュメントを参照してください：
LUT Measureプロセスの開始
LEDWALLSコントロールボード上で、LUT MEASUREコントロールパネル内の電源ボタンをクリック：
最初に、LEDウォールの Frustum(フラスタム）領域に、中央にAximmetryロゴが入った灰色の画像が投影されます：

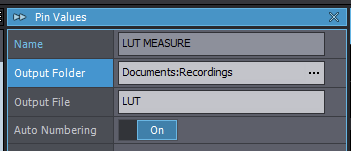

LUT MEASUREコントロールパネルを選択し、Pin Valuesパネルでターゲットのフォルダとファイル名パラメータを指定します：
次に、再生ボタンをクリックしてLUT測定プロセスを開始します：
システムは32×32×32の異なる色を順次処理し、8×8の領域を一度に表示・サンプリングします。全体の処理はわずか数秒で完了します。
終了時、32サイズのキューブLUTを含む.cubeファイルが保存されます。このファイルは自動的にDIGIT EXT ADJコントロールパネルのLUTピン値に設定されます。
重要: 表示される色は、対象LEDウォールのフュラム ADJUSTER X コントロールパネルを通過します。したがって、特定のLUTファイルは、LEDウォールとカメラの両方の物理的設定、およびADJUSTERの全く同じ設定でのみ使用可能であることにご注意ください。LUT測定後に絞り、ISO、またはビデオ入力の明るさに影響を与えるその他の設定を調整した場合、測定をやり直す必要があります。
