はじめに
このドキュメントでは、STUDIOコントロールパネルの機能について説明します。
デフォルトでは、STUDIOコントロールパネルの機能は無効になっています：
スタジオビューを表示
LEDWALLSコントロールボードで、STUDIOコントロールパネルに移動し、スタジオを表示をオンにします：
スタジオを表示は、仮想LEDウォールをビデオ入力の画像上にオーバーレイ表示します。これは、仮想LEDウォールと物理LEDウォールの正しい配置を確認するのに役立ちます。
フリーカメラビュー
LEDWALLSコントロールボードで、STUDIOコントロールパネルに移動し、フリーカメラビューを有効にしてください：
フリーカメラビューでは、仮想スタジオ空間内の仮想LEDウォール設定が表示されます。マウスで自由に移動したり、キーボードの矢印キーでパン操作を行ったりできます。また、トラッキングカメラの現在位置も確認できます。
注：マウス制御オプションの詳細については、以下のドキュメントを参照してください：
調整可能なパラメータ

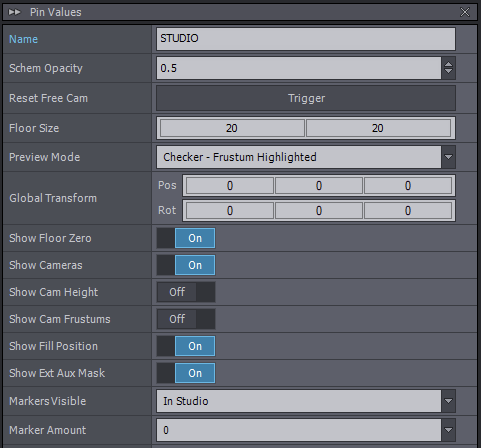

STUDIOコントロールパネルを選択し、Pin Valuesパネルに移動します。以下のピンが表示されます：
Schem Opacity
Schem Opacityは、Show Studio Viewモードで仮想LEDウォールを表示するオーバーレイの不透明度（透明度）を定義します。
最小値は0（仮想LEDウォールが完全に透明/不可視）です。
最大値は1（仮想LEDウォールが完全に不透明になり、ビデオ入力を完全に覆う）。
Show Studioがオンの場合にのみ機能します。
リセットフリーカム
リセットフリーカムピンをトリガーすると、フリーカメラが仮想空間の原点に配置されます。
フリーカメラがオンの場合にのみ機能します。
フロアサイズ
フロアサイズは、Show Studioビューとフリーカメラビューの両方に表示される仮想グリッドの領域を定義します。
単位はメートルです。デフォルト値は20メートル×20メートルです。
プレビューモード
フリーカメラでは3種類のプレビューモードが利用可能です。
チェッカー

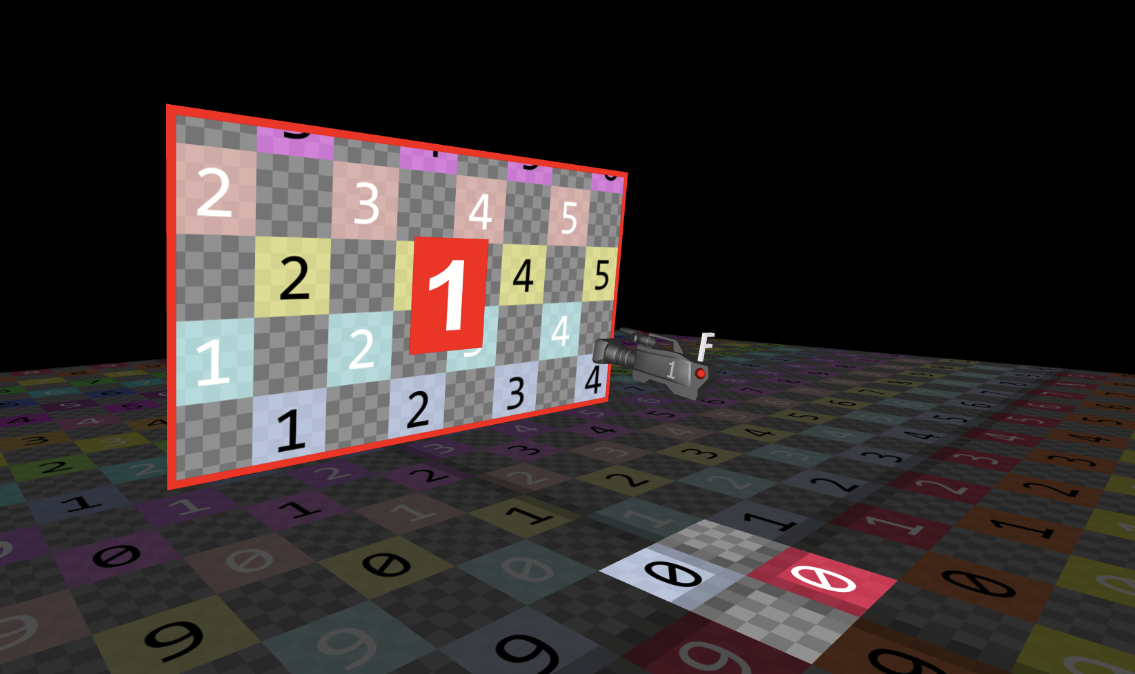

注記：仮想LEDウォールにチェッカーパターンを表示したスクリーンショット。前景には仮想カメラ（スタジオカメラの仮想対応物）とフロアゼロ（仮想空間の原点）が表示されています。
チェッカーモードでは、フリーカメラはチェッカーパターンの仮想LEDウォールを表示します。
チェッカー - FRUSTUM（フラスタム）ハイライト

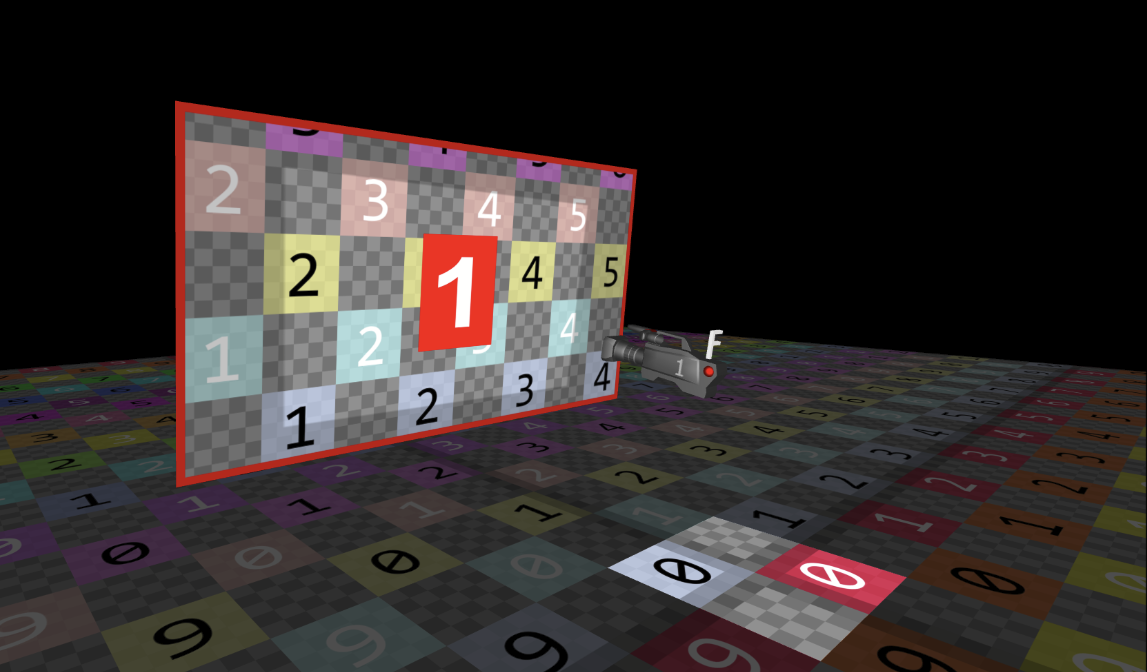

注記：チェッカーパターンの仮想LEDウォールを表示したスクリーンショット。FRUSTUM（フラスタム）領域（中央の明るい部分）がハイライトされ、前景には仮想カメラ（スタジオカメラの仮想対応物）とフロアゼロ（仮想空間の原点）が表示されています。
チェッカー - FRUSTUM（フラスタム）ハイライトモードでは、フリーカメラは仮想LEDウォールをチェッカーパターンで表示します。
ファイナル

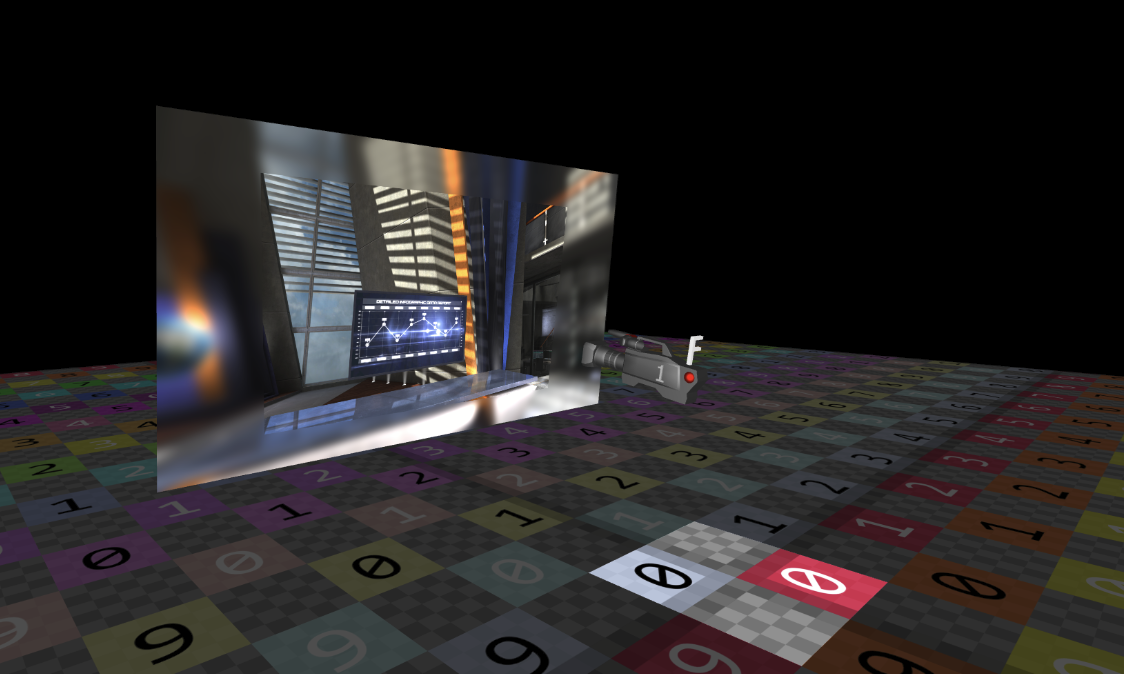

注記：仮想LEDウォールにファイナルLEDウォール出力を表示したスクリーンショット。前景には仮想カメラ（スタジオカメラの仮想対応物）とフロアゼロ（仮想空間の原点）が表示されています。
ファイナルモードでは、フリーカメラはライブのファイナル出力を仮想LEDウォールに表示します。
グローバルトランスフォーム
グローバルトランスフォーム（Transformationの略）は、すべての仮想LEDウォールの変換（位置と回転）を同時に調整します（フリーカメラビューで表示）。
仮想LEDウォールと物理LEDウォールのフィッティングが完了した後、何らかの理由でトラッキングシステムの原点が変更された場合に有用です。グローバルトランスフォームピンを調整することで、仮想LEDウォールと物理LEDウォールの迅速な再フィッティングが可能です。
フロアゼロを表示

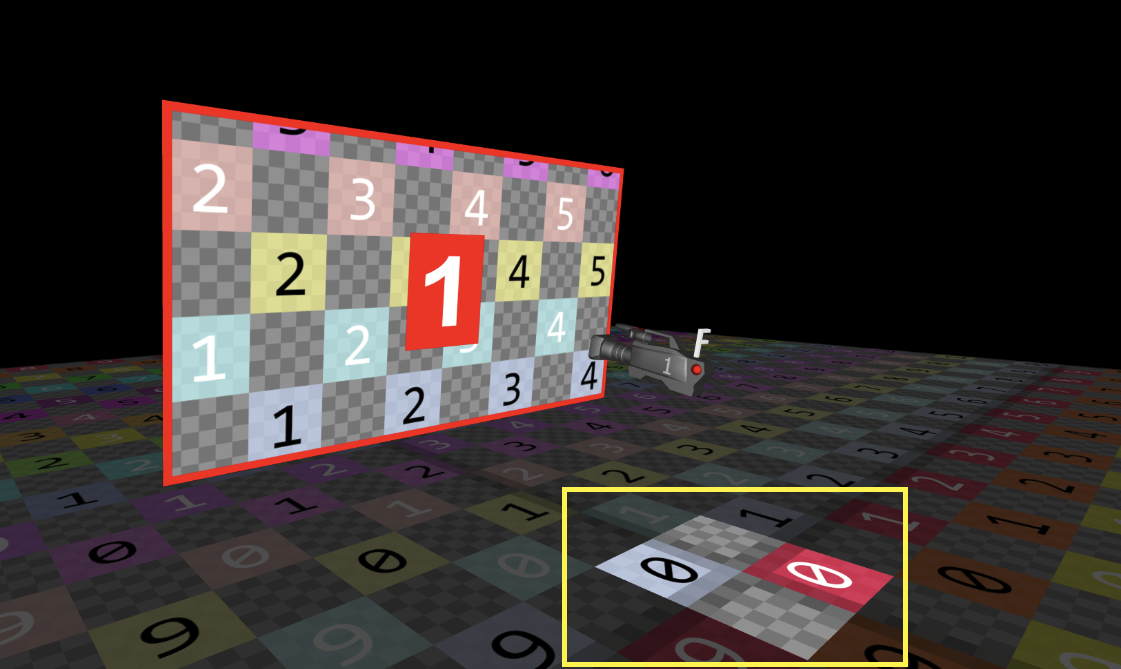

注：前景でフロアゼロを強調表示したスクリーンショット。
フロアゼロを表示は、フリーカメラモードで表示される仮想空間の原点を強調表示します。
デフォルト値はONです。
OFFに設定しても仮想空間の原点は表示されますが、強調表示はされません。
カメラを表示

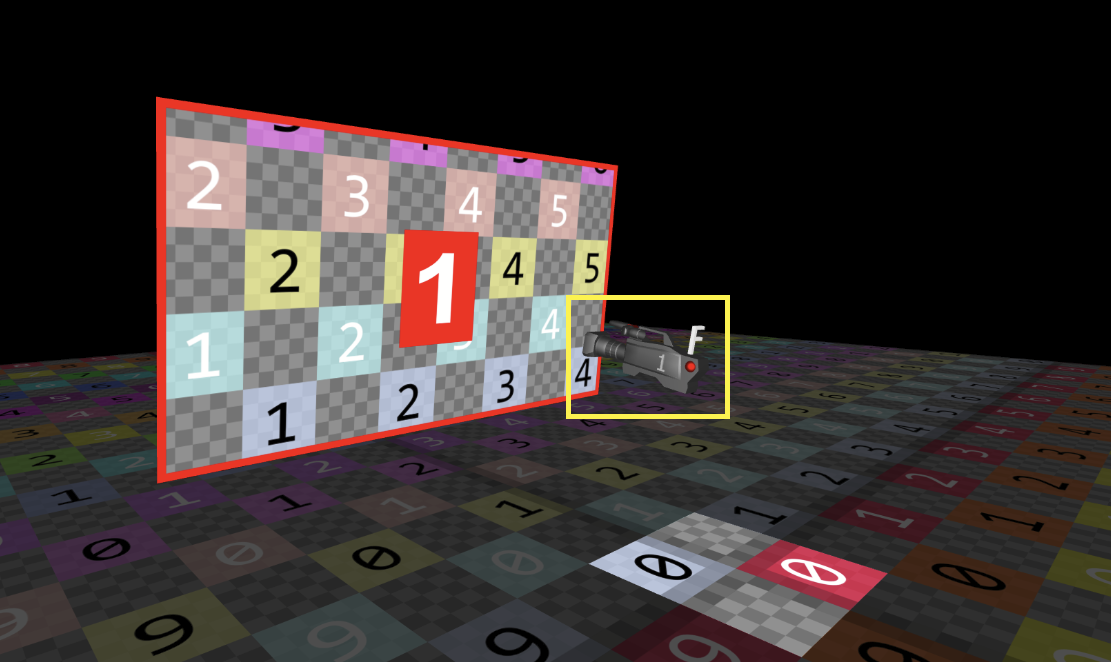

注：中央の仮想カメラを強調表示したスクリーンショット。
カメラを表示は、フリーカメラモードで表示される仮想空間内の仮想カメラ（スタジオカメラの仮想対応物）を表示します。
デフォルト値はONです。
カメラの高さを表示

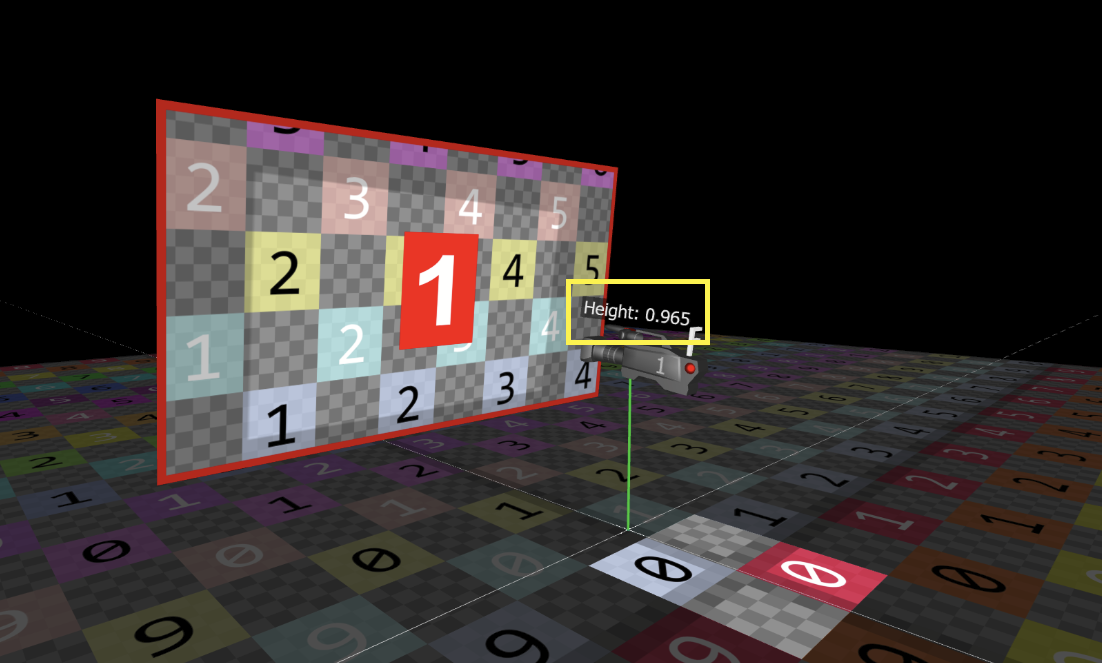

注：仮想カメラの上に表示されるカメラの現在の高さを強調表示したスクリーンショット。
カメラの高さを表示は、仮想カメラの上部に仮想カメラの高さ（メートル単位）を表示します。
デフォルト値はOFFです。
注記：カメラを表示がOFFでカメラの高さを表示がONの場合、仮想カメラが表示されるべき位置の上に表示されます。
カメラのFRUSTUM（フラスタム）を表示

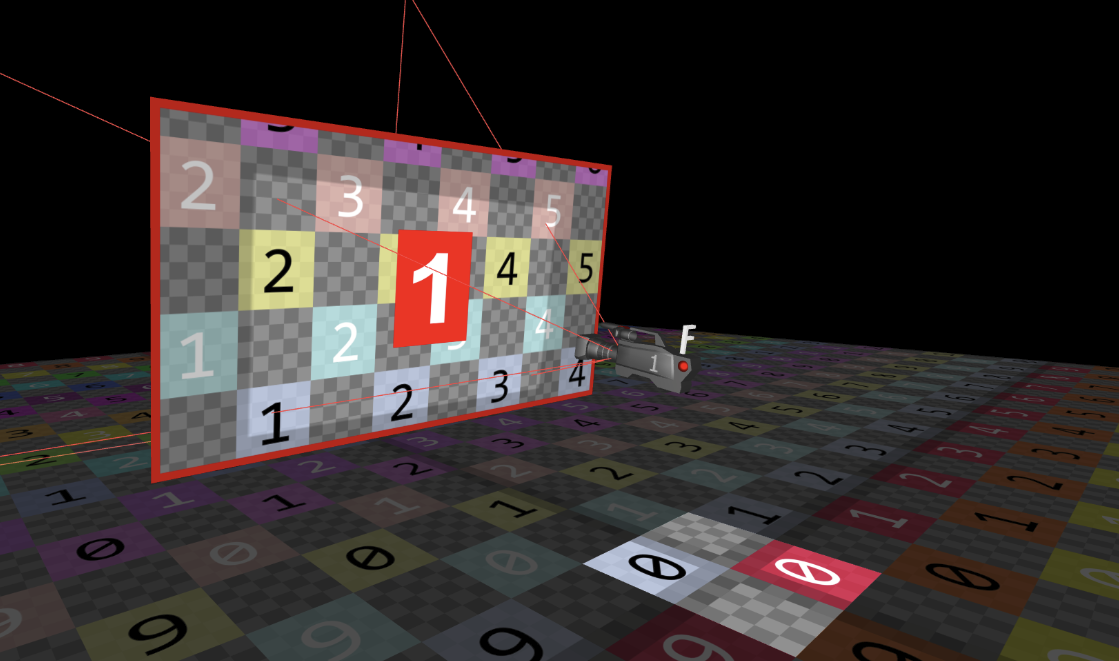

注記：仮想カメラの視野角（赤枠）を表示したスクリーンショット。
カメラFRUSTUM（フラスタム）を表示は、仮想カメラの視野を赤い枠で表示します。
デフォルト値は OFF です。
フィル位置を表示
フィル位置を表示は、フィルライトの現在の位置を表示します。
フィルライトは主に、タレントを照らす環境光源および反射光源として使用されるため、その理想的な位置は、スタジオセットアップにおけるタレントの位置と一致します。
デフォルト値は ON です。
デフォルトの位置は、選択したカメラの位置と同じです。
注記: FILLの位置調整については、以下のドキュメントを参照してください:
外部補助マスクを表示
外部補助マスクを表示は、仮想空間に外部補助マスクを表示します。
デフォルト値はONです。
マーカー表示
マーカー表示は、マーカーをスタジオ（仮想空間）のみに表示するか、スタジオとシーン（仮想スタジオシーン）の両方に表示するかを定義します。
マーカー量が 0 に設定されている場合、マーカーは表示されません。
マーカー量
マーカー量は、表示されるマーカーの数を定義します。
マーカー量が 1 以上に設定されている場合、マーカーのパラメータを調整するための追加のピンが表示されます。
