はじめに
LEDウォールベースのバーチャルプロダクションでは、通常、コンピューターからの複数の出力が必要です。このドキュメントでは、制作要件に合わせてビデオ出力デバイスを設定する方法について説明します。
重要：カメラ(s)、トラッキングデバイス(s)、LEDウォール(s)、ゲンロックデバイス、および最終プログラム出力のフレームレートは常に一致させてください！
注記：以下の設定は、シングルマシンLEDウォール設定（コンピューター1台のみを使用）に推奨されます。
起動時設定

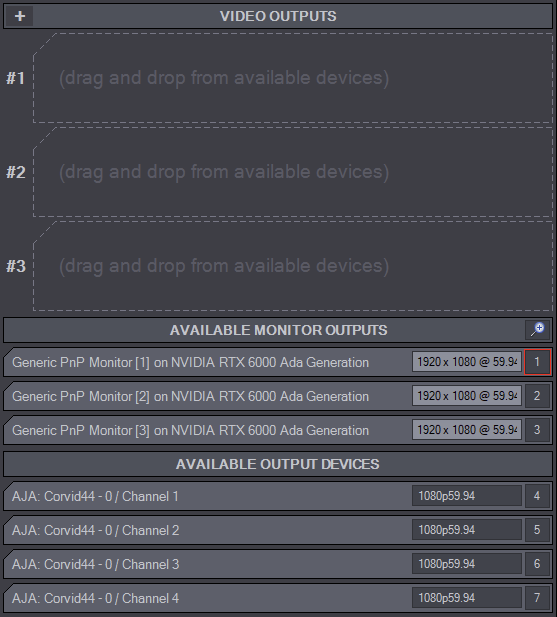

注記：Aximmetry起動時設定ウィンドウで利用可能と表示される、未マッピングのGPUおよびSDI出力のスクリーンショット。
注記：最初の「利用可能なモニター出力」にはID番号が赤枠で強調表示されています。これはAximmetryのGUIが現在このビデオ出力デバイスに表示されていることを示しており、他の目的での使用は推奨されません。
起動時設定ウィンドウのビデオ出力パネルで、以下の設定を行います：
注：以下の設定はベストプラクティスです。Aximmetryを初めて使用する場合は、これらの設定の使用をお勧めします。
注：Aximmetryは非常に柔軟性が高く、他の設定構成でも動作します。
プレビュー出力
注：インデックス#1にマッピングされたGPU出力のスクリーンショット（プレビュー目的で使用）。
プレビュービデオ出力は、LED ウォールのセットアッププロセスにおいて重要な役割を果たします。
デュアルモニター設定（推奨）を使用している場合、プレビュー用に 2 台目のモニターにインデックス #1 を割り当ててください（もう一方のモニターは Aximmetry Composer の表示に使用されるため、インデックス番号は割り当てられません）。
注記：AximmetryのLEDWallCamカメラコンパウンドは、デフォルトでプレビュー用にビデオチャンネル#1を使用するよう設定されています。
最終プログラム出力

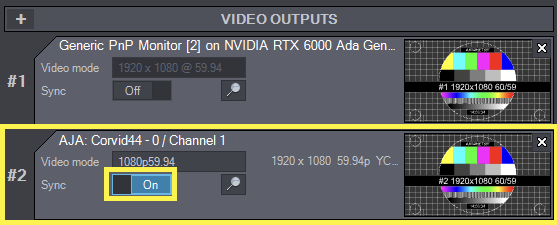

注記：SDIキャプチャカードをインデックス#2にマッピングした例（最終プログラム出力用）。
重要：シングルマシンLEDセットアップ（1台のコンピューターのみ）を使用する場合、最終プログラム出力（#2）の同期設定を必ず行ってください。
最終プログラム出力にはインデックス#2を割り当ててください。
注記：AximmetryのLEDWallCamカメラコンパウンドは、デフォルトで最終プログラム出力にビデオチャンネル#2を使用するよう設定されています。
LEDウォール出力
注記：Aximmetry Composer内でシステムモニターとして表示されるLEDウォールの例。
注記：上記のスクリーンショットは説明目的のみです。実際のLEDウォールはより大きく非標準の画面解像度を報告する可能性があります。
LEDウォールはWindowsとAximmetryの両方でシステムモニターとして表示されます。解像度とフレームレートはLEDプロセッサーで制御されるため、Aximmetry Composerや起動設定ウィンドウから調整できません。
LEDプロセッサーのソフトウェアでLEDウォールが正しく設定されている場合、LEDプロセッサーはLEDウォールのネイティブ解像度とフレームレートを報告します。

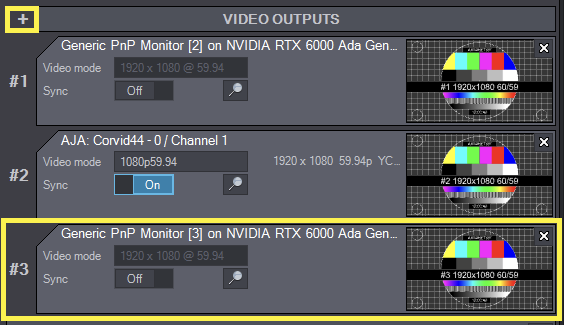

注記: メインLEDウォール出力用としてインデックス#3にマッピングされたGPU出力の例 メインLEDウォール出力。
注記: 複数のLEDウォール出力を使用する場合、追加出力は順次インデックス番号（#4、#5、#6など）に設定する必要があります。これらのインデックス番号を作成するには、スクリーンショット左上隅で強調表示されている「+」ボタンをクリックしてください。
最初の（メイン）LEDウォール出力には、インデックス#3を割り当ててください。
設定調整
推奨
Aximmetry Composerを開いたら、編集/環境設定/出力画面に移動し、以下の設定を調整することを推奨します：

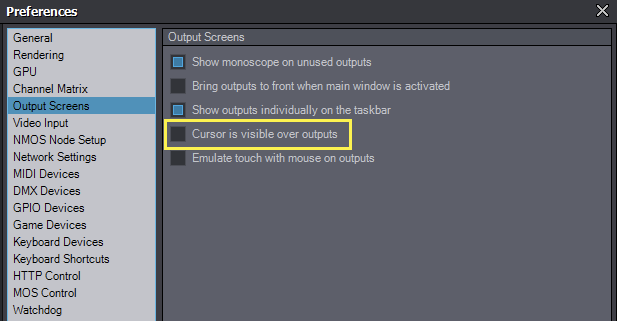

- LEDプロセッサーへの出力をHDMIケーブルで行う場合、出力上にカーソルを表示するをオフにしてください。
