MIDIをAximmetryで使用する

Author:

導入

この記事では、AximmetryをMIDI (MIDIメッセージを受信する)で制御する方法と、Aximmetryを使用してMIDI デバイスを制御する方法(MIDIメッセージを送信する)について説明します。

MIDIハードウェア(コントローラー)

MIDI ハードウェアデバイスは、Aximmetryを実行しているPCに接続する以外の追加の設定手順は不要です。

接続方法は、USB、イーサネット、Wi-Fi、MIDIコネクタなど、任意のタイプが可能です。

MIDIコントローラー

さまざまな種類のボタンを備えた多くのMIDIコントローラーが存在します。

ボタン

ボタンは設定の切り替えに使用できます。

ノブ

一部のノブは、各方向にハードストップ(最小値と最大値)があります。これらのノブは、2つのストップの間(最小値と最大値)で回転可能です。これを「範囲」と呼びます。

一部のノブにはハードストップがなく、任意の方向に任意の角度で回すことができます。このようなノブには範囲がありません。

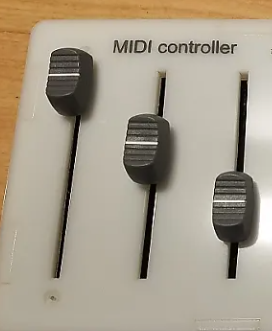

スライダー

ノブと同様に、スライダーは最小値と最大値の間で範囲を持っています。

MIDIを使用したAximmetryの制御

モジュールプロパティとコントロールボードボタンの制御

一般的なシナリオでは、入力されるMIDIメッセージにはアドレスと単一の浮動小数点数、整数、論理値、または倍精度値のみが含まれます。これらのメッセージは、Aximmetryのプロパティやボタンを制御するために使用できます。

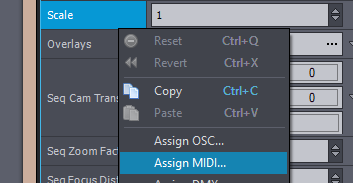

数値プロパティまたは論理プロパティ、またはコントロールボードのボタンの名前を右クリックし、MIDIを割り当てる...を選択します。

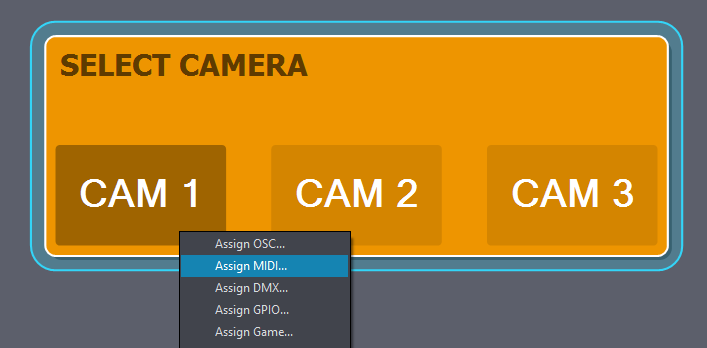

コントロールボードのボタンの例:

ピン値の例:

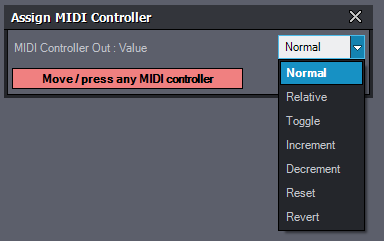

MIDI コントローラーの割り当て」ウィンドウが表示されます:

次に、コントローラーデバイスから適切なMIDIメッセージを送信します(例:フェーダーを移動またはボタンを押す)と、割り当てが完了します。

コントローラーアクションの種類

Aximmetryでは、異なる設定を制御するためのアクションタイプを提供しています:

Normal

ノブやスライダーを使用して、最小値と最大値の間で値の範囲を制御する場合に使用します。

このタイプでは、範囲の最小値はコントローラーボタンの最小停止位置となり、最大値はコントローラーボタンの最大停止位置となります。

相対

最小値や最大値がなく、デフォルト値のみを持つピンを制御する場合に使用します。

ハードストップのないノブ/スライダーと相性が良いです。

現在の位置がピンのデフォルト値となり、ボタンを調整することで値が増減します。

トグル

コントローラーボタンと組み合わせて最も有用です。ボタンを押すことで、ブール値(no/yes、または 0/1)を切り替えたり、ピンの範囲の最小値または最大値の間で切り替えます。

ノブ/スライダーを使用する場合、いずれの方向に動かしても、上記の値の間で切り替わります。

インクリメント/デクリメント

コントローラーボタンを使用すると、ピン値が増加または減少します。

リセット

コントローラーボタンを使用すると、ピン値がデフォルト値にリセットされます。

リバート

コントローラーボタンを使用すると、ピン値が直前に使用された値に戻ります。

アンアサイン

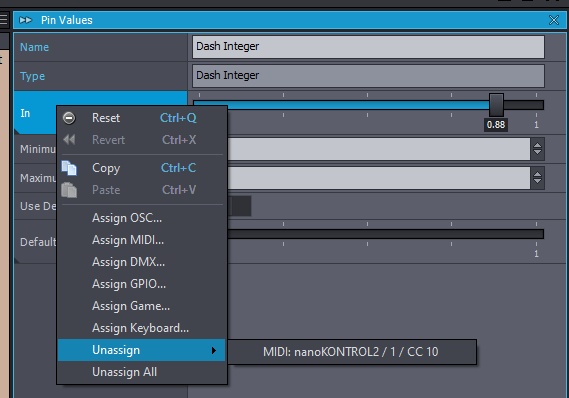

Pin Valuesパネルで値の名前を右クリックすると、1つまたはすべてのコントローラーを直接アンアサインできます。

NOTE: Unassign 機能のピン値での使用例。コントロールボードの場合も使用方法は同じです。

MIDI アサインメント

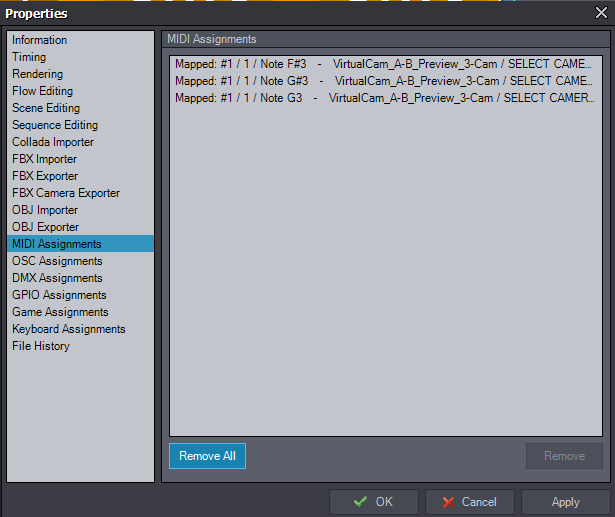

コンパウンド内で作成したすべての MIDI アサインメント を確認および管理するには、File / Properties / MIDI Assignments を選択します。


FLOW エディターの制御

FLOW エディターでは、MIDI モジュールを使用して制御構造を構築できます。

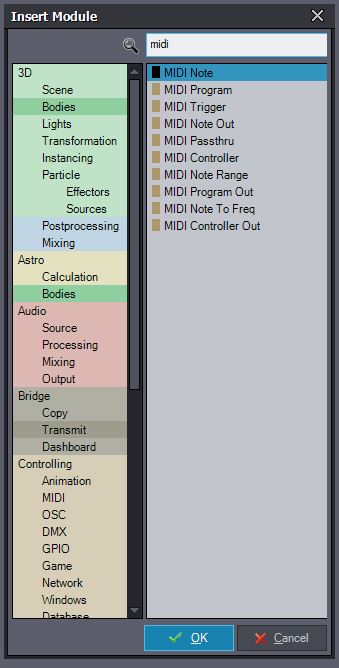

すべてのMIDI関連モジュールはInsert Moduleパネルにあります。検索を簡単にするため、「midi」で検索してください:

よく使用される MIDI モジュールピン

Learn 機能

すべてのMIDIメッセージは、3つの要素で構成されます:Device名、Channel番号、およびController番号。

すべてのMIDI 入力モジュールにはLearn 機能があります。この機能を有効にすると、Aximmetryは上記の3つの要素を自動的に指定し、選択したパラメーターに割り当てます。

デバイス

Device ピンはMIDIデバイスの名前を指定します。

チャンネル

Channel ピンはデバイスが使用するチャンネル番号を指定します。

注:MIDIデバイスは16チャンネルを使用し、チャンネル10はドラム用に割り当てられ、タイミングの優先度を保証します。

Config

ConfigピンはAximmetry Performer専用のピンです。

注:Aximmetry Performerは現在利用できません。

Controller

Controllerピンは、チャンネル上のコントローラーの番号を指定します(例:CC 2F、ノートA-1、アフタータッチA0など)。

上記のピンがMIDIトリガーモジュールに表示される例:

Trigger

MIDI Trigger モジュールは、非ゼロ値を含むMIDIメッセージが到着するたびに信号を送信します。

この機能は、Aximmetryでアクションをトリガーしたい場合に非常に便利です。

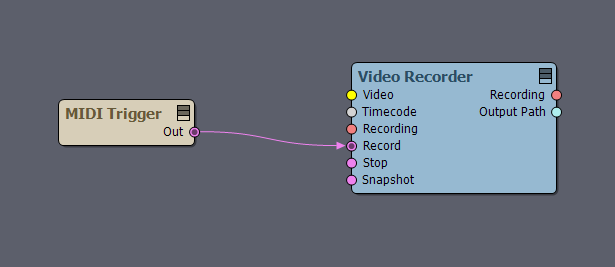

例:録音を開始する:

Note

MIDIは当初、音楽機器間の通信プロトコルとして設計されたため、音楽ノートを送信できることは驚くべきことではありません。

MIDI Note モジュールで音楽の音を受信できます。

Poly Count

Aximmetryでポリフォニックシンセサイザーを作成できます。これには、MIDI NoteMIDI Note To Frequency ⟶ Audio Oscillator の論理を複数インスタンス化する必要があります。

Poly Count ピンの値は、シンセサイザーが処理できる音の数を指定します。

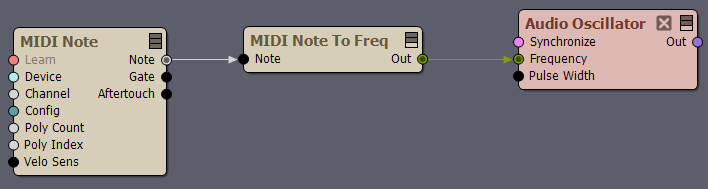

モノフォニックシンセサイザーの例:

NOTE: この論理を複製することで、Aximmetryでポリフォニックシンセサイザーを作成できます。

Poly Index

Aximmetryで作成されたポリフォニックシンセサイザーの場合、Poly Indexピン値はシンセサイザー上の音符のシーケンス番号を指定します。これにより、シンセサイザーで同時に複数の音符を再生できます。

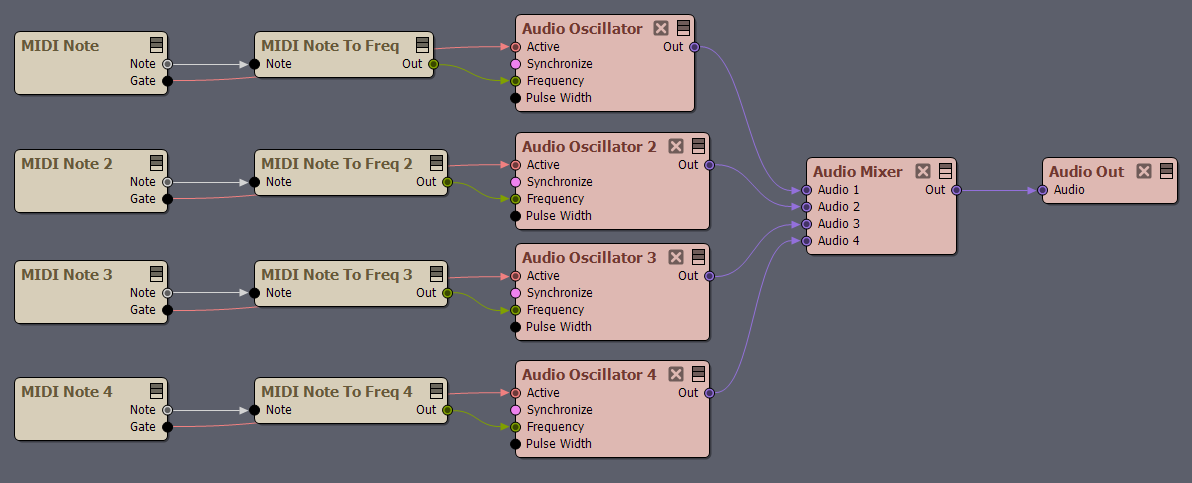

4音ポリフォニックシンセサイザーの例:

NOTE: MIDI Note モジュールのGate出力ピンをAudio Oscillator モジュールのActive入力ピンに接続することはオプションです。これにより、MIDIデバイスキーボード/タッチパッドが押された場合にのみ、Audio Oscillatorモジュールから音が出力されます。Gateを参照してください。

この機能を実現するには(例:4音ポリフォニックシンセサイザーで同時に4音を演奏する)、同時に演奏したい音の数に応じて、Poly Countの範囲内でPoly Indexの値を指定する必要があります(例:Poly Countが4の場合、Poly Index 1、2、3、 4 を指定する必要があります。これにより、4つの音を同時に再生できます。これには、上記で示したような4つのモノフォニックシンセサイザーロジックが必要です)。

注意:Poly Indexの最大値は、Poly Countの値を超えてはなりません。そうでないと、シンセサイザーが処理できる音数を超える音を同時に再生することになります。

Note

音を出力します。

ゲート

ゲートは、MIDIデバイスのキーボード/タッチパッドが押されている(押されている状態のデフォルト値は1)か、押されていない(押されていない状態のデフォルト値は0)かを示します。押されている場合、その出力値はVelo Sensパラメーターの設定にも依存します(後述のVelo Sensを参照)。Velo Sensパラメーターの値が0より大きい場合、その依存関係が適用されます。

Velo Sens

Velocity Sensitivityは、MIDIデバイスのキーボード/タッチパッドが押下される速度(ベロシティ)がGateピンの出力に与える影響の度合いを定義します。

Velocity Sensitivityが0に設定されている場合、ベロシティはGateピンの出力信号に影響しません。(その出力値は0または1です。

Velocity Sensitivity が 0 より大きい場合、ベロシティは Gate ピンの出力信号に影響を与えます。(出力値は 0 または (1 - Velocity Sensitivity) と 1 の間の値になります。実際のベロシティはこの範囲にスケールされます。

アフタータッチ

アフタータッチは、MIDI デバイスのキーボード/タッチパッドが押された後の圧力について示します。その値は 0 から 1 の範囲です。

MIDIデバイスには2種類のAftertouchがあります:

  • Channel Aftertouch:これはMIDIデバイスのすべてのキー/タッチパッドに影響を与える一般的な値です
  • Polyphonic Aftertouch:これはMIDIデバイスの単一のキー/タッチパッドに影響を与える特定の値です

Aximmetryは、これらのAftertouch値をキー/タッチパッドごとに単一の入力/出力として処理します。

ノートから周波数

ノートから周波数モジュールは、ノートを周波数に変換します。

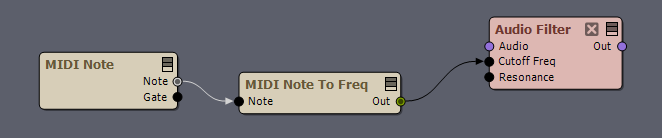

例えば、このモジュールを使用してノートを周波数に変換し、その周波数をオーディオフィルターモジュールのカットオフ周波数として使用できます。

ノート範囲

MIDIノート範囲モジュールを使用すると、指定した範囲内の数値にMIDIノートを変換できます。

このモジュールでは、ノート範囲(Min Note, Max Note)と数値範囲(Min Value, Max Value)を指定できます。数値範囲(Min Value to Max Value)は、ノート範囲で指定されたノート数で比例分割されます(Min Note=Min Value, Max Note=Max Value)。各ノートは、MIDIメッセージによってトリガーされると、数値に変換されます (入力信号)によってトリガーされた際に、数値に変換されます。

Min Note

範囲内の最も低いノート。 (C-1 (0)まで指定可能)。その数値はMin Valueに等しい。

Max Note

範囲内の最も高いノート。 (G-9 (127)まで指定可能)。その数値はMax Valueに等しい。

Min Value

数値範囲の最小数値を指定します。

最大値

数値範囲の最大数値を指定します。

初期値

モジュールが出力する初期の数値を指定します。初期値未満の数値を表すノートの場合、初期値が出力されます。

コントローラー

MIDIコントローラーモジュールを使用すると、コントローラーから送信された値を取得できます。

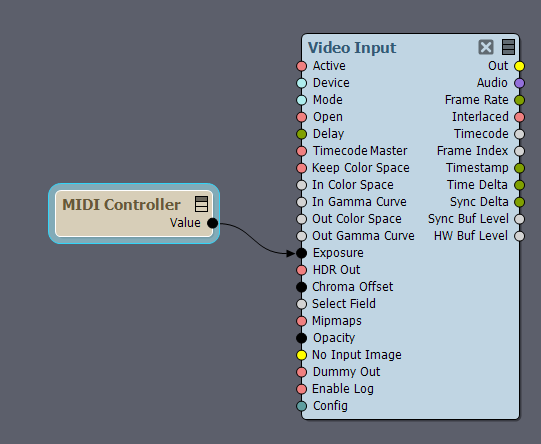

例えば、スライダーを使用すると、ビデオ入力の露出を制御できます:

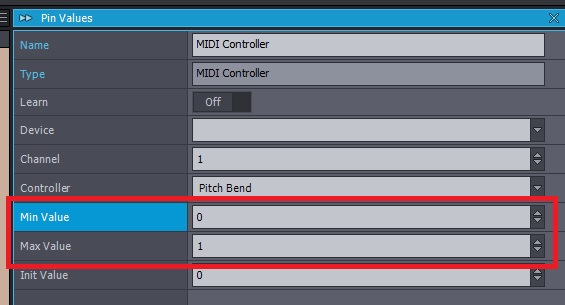

デフォルトでは、Min Max values はそれぞれ0と1に設定されています。必要に応じて変更できます。

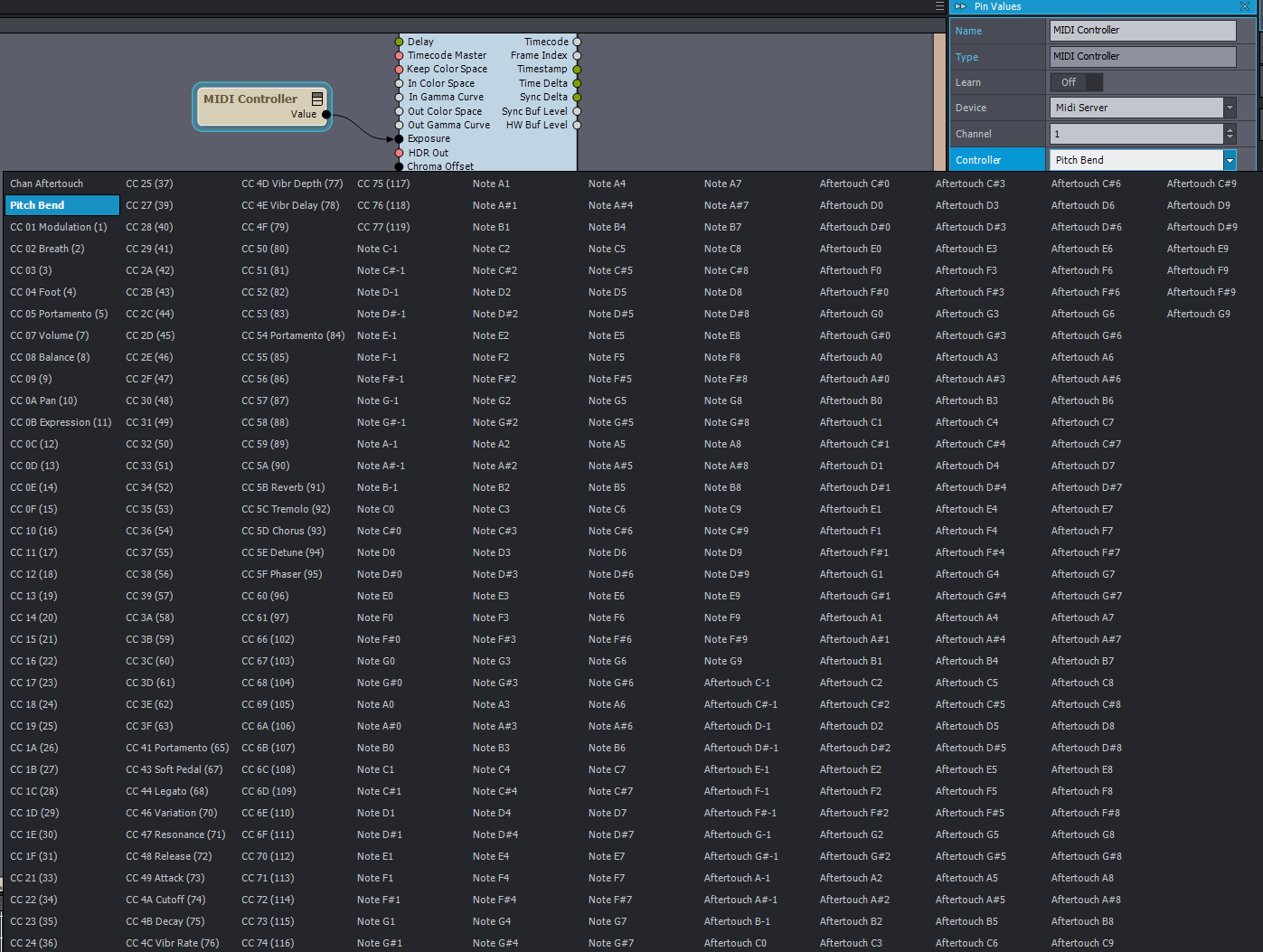

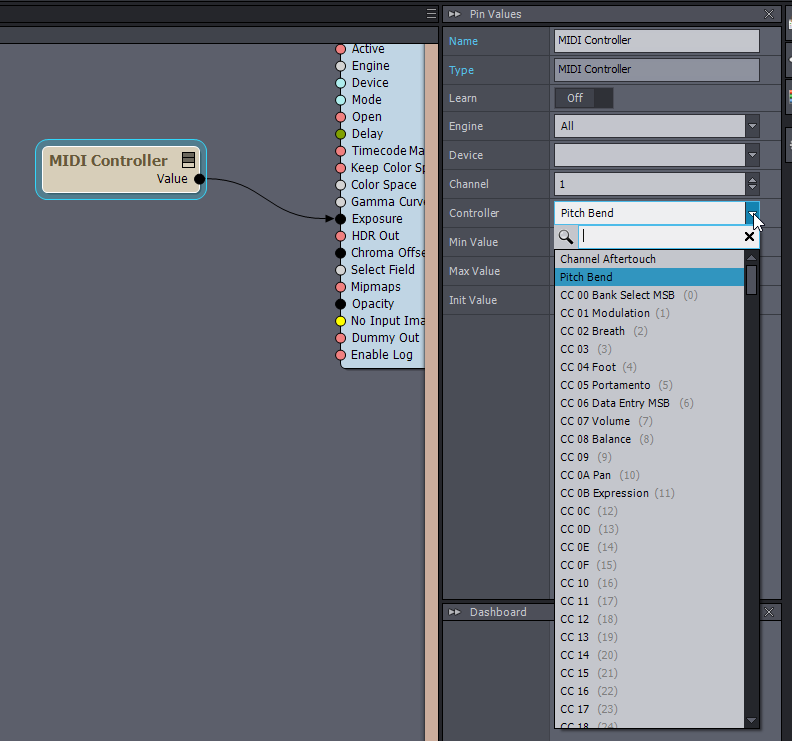

コントローラーの種類を手動で選択できますが、以前に説明したLearn 機能も使用できます:

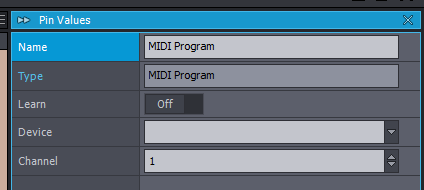

Program

指定されたコントローラーデバイスのChannel の最後に使用されたBank Program を出力します。

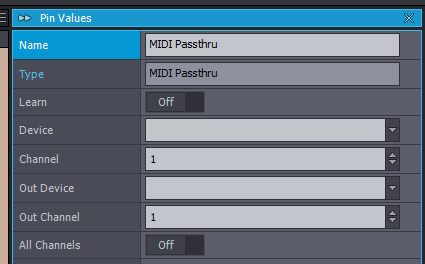

Passthru

このモジュールは、Aximmetry経由で1つのデバイスから別のデバイスにMIDI メッセージを送信できます。

デバイス: Aximmetryにメッセージを送信するコントローラー

出力デバイス: Aximmetryからメッセージを受信するコントローラー

特殊ケース

Aximmetryバージョン2023.3.0以降、デフォルトで任意のMIDIコントローラーをAximmetryの制御に割り当てることができます。ただし、以前のバージョンではこの目的で使用できなかった一部の特殊なMIDIコントローラーがあります。以下のMIDIコントローラーです(各エントリの後半はデフォルトのMIDI機能を説明しています): (the second halves of the entries describe their default MIDI functions):

  • CC00 BankSelectMSB
  • CC06 DataEntryMSB
  • CC20 BankSelectLSB
  • CC26 DataEntryLSB
  • CC40 DamperPedal
  • CC42 Sostenuto
  • CC45 Hold2
  • CC62 NrpnLSB
  • CC63 NrpnMSB
  • CC64 RpnLSB
  • CC65 RpnMSB
  • CC78 AllSoundOff
  • CC79 ResetAllControllers
  • CC7B AllNotesOff
  • CC7C OmniModeOff
  • CC7D OmniModeOn
  • CC7E MonoMode
  • CC7F PolyMode

これらのMIDIコントローラーをAximmetryの機能に割り当てるか、元の機能/意味で使用するか切り替えることができます (この場合、これらのコントローラーをAximmetryの機能に割り当てることはできません)。

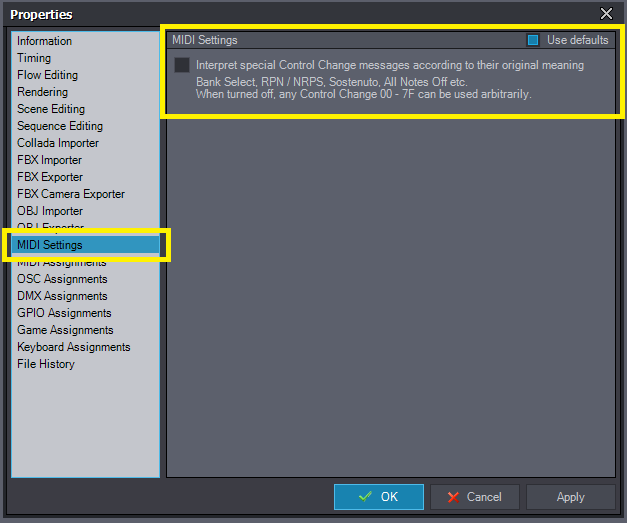

これを行うには、Aximmetry ComposerFile \Properties...に移動し、MIDI Settingsを選択します:

AximmetryからMIDIメッセージを送信する

逆のシナリオでは、AximmetryからMIDI経由で外部デバイスを制御するには、MIDI * Outモジュールを使用します。

必ずターゲットのDeviceChannelを指定する必要があります。

コントローラーノート、またはプログラムとして出力できます。それぞれに対応するモジュールを使用します。

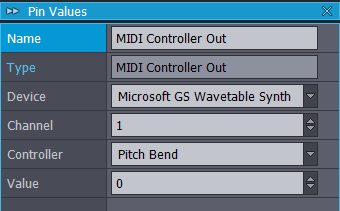

MIDI コントローラー出力

このモジュールは、AximmetryMIDI コントローラーとして機能させます。

エミュレートするコントローラーの種類、送信する、信号を送信するデバイスチャンネルを指定できます。

コントローラー: エミュレートするコントローラーの種類。

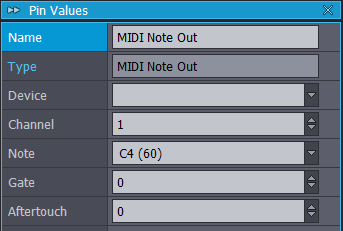

MIDI ノート出力

MIDI ノート出力を使用すると、デバイスに音楽的なノートを送信できます。

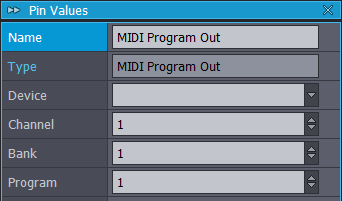

MIDI プログラム出力

指定したチャンネルバンクプログラムを、選択したデバイスに送信します。
