はじめに
このドキュメントでは、LEDウォール（LED壁）の基本パラメータの設定方法について説明します。
注記：LED Wall X コントロールパネルの追加調整可能パラメータの詳細については、以下のドキュメントを参照してください：
LEDウォールの設定
LEDWALLS コントロールボードに移動します。
使用するLEDウォールの数を選択する

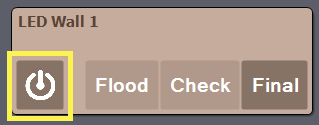

各行の先頭にあるオン/オフボタンで、制作に使用するLEDウォール出力をオン/オフできます：
注記：LEDプロセッサーへの接続にビデオケーブルを1本のみ使用する場合でも、その1本のケーブルで送信したい信号数と同じ数のLEDウォールを選択する必要があります。
基本パラメータの設定
最初のステップは、各LEDウォールのサイズ、曲率半径、解像度、および必要に応じて形状と形状マスクを指定することです。

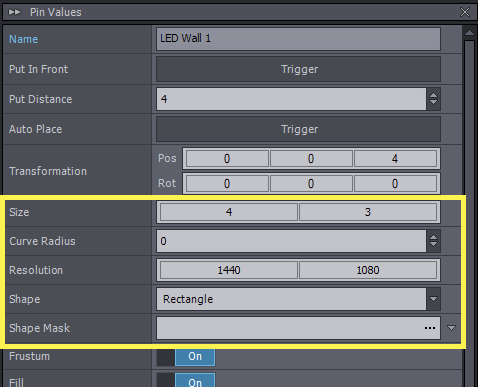

LED Wall Xコントロールパネルを選択し、ピン値パネルに移動して、以下のパラメータを探します：
サイズ
LEDウォールの正確な寸法（幅/高さ）を指定します。
重要：サイズはメートル単位で指定します。
曲率半径
曲面LEDウォールを使用する場合、LEDウォールの曲率半径を指定します。
重要：曲率半径の単位はメートルです。
重要：仮想LEDウォールの曲線は正円弧です。
解像度
LEDウォールに使用する出力解像度を指定します。
形状
AximmetryがサポートするLEDウォール形状：
- 長方形
- 左上三角形（コーナー）
- 三角形 右上（コーナー）
- 三角形 左下（コーナー）
- 三角形 右下（コーナー）
注：カスタム形状のLEDウォールの場合、このパラメータを調整しないでください。
形状マスク
AximmetryはカスタムLEDウォール形状の使用をサポートします。カスタムマスクには（できればロスレス）白黒画像ファイルが必要です（白い部分がカスタム形状マスクを定義します）。
形状マスクと曲線半径は併用可能です。
注記：対応画像ファイル形式の詳細については、以下のドキュメントを参照してください：
LEDウォール設定の確認

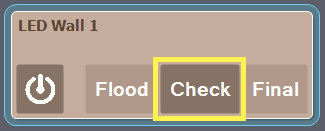

LED Wall Xコントロールパネルでチェックモニターモードを選択：
チェックモニターモードでは、現在使用中の各LEDウォールにチェッカーパターンが表示されます。
注：各パネルが2x2メートルの2台のLEDウォールにチェッカーパターンが正しく表示された例。
設定が正しい場合：
- 中央の大きなインデックス番号が正しい値であること（これらはLED Wall Xコントロールパネルの番号と一致する）。
- 全てのLEDウォールの四辺に赤い境界線が表示されていること。境界線の厚さは全箇所で5cmでなければならない。測定テープで確認すること。
- チェッカーパターンの各番号付き正方形は50cm×50cmでなければなりません。測定テープで確認してください。
- 各小さなライトおよびミッドグレーのチェッカーパターンは10cm×10cmでなければなりません。測定テープで確認してください。
注記：チェッカーパターンの番号付けは、LEDウォールの寸法（メートル単位）も反映しています。
